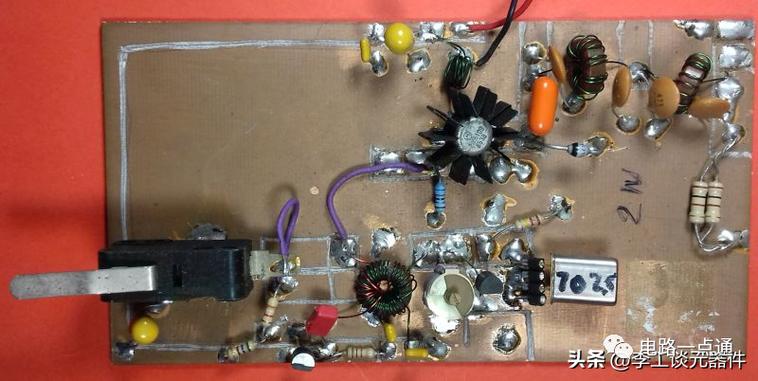

晶体振荡器的基本工作原理及晶体振荡器设计

晶体振荡器是一种利用石英晶体的压电效应产生稳定频率信号的电子器件，广泛应用于通信、计时、计算机等领域。本文将介绍晶体振荡器的基本工作原理及其设计要点。

一、晶体振荡器的基本工作原理

晶体振荡器的核心是石英晶体谐振器。石英晶体具有压电效应，即在受到机械应力时会产生电场，反之在电场作用下会产生机械变形。当在石英晶体两端施加交变电压时，晶体会产生机械振动，当外加电压频率与晶体的固有机械谐振频率一致时，振动幅度最大，形成电谐振。

石英晶体谐振器可以用一个等效电路来表示，该电路包含动态电感Lm、动态电容Cm、动态电阻Rm和静态电容C0。其中Lm、Cm、Rm串联支路代表晶体的机械谐振特性，C0代表晶体的静态电容（电极和支架电容）。晶体的谐振频率有两个：串联谐振频率fs和并联谐振频率fp。串联谐振频率由Lm和Cm决定，并联谐振频率由Lm、Cm和C0共同决定。在fs和fp之间，晶体呈电感性，这也是晶体振荡器的工作区域。

晶体振荡器电路通常由放大器和一个作为反馈网络的正反馈回路组成，其中石英晶体作为选频元件。常见的振荡器电路有皮尔斯振荡器、考毕兹振荡器等。当环路增益大于1且总相移为360°时，电路满足振荡条件，产生稳定的振荡频率。

二、晶体振荡器的设计

设计晶体振荡器时，需要考虑以下几个关键方面：

1. 晶体选择：根据所需频率、频率稳定度、负载电容、温度特性等要求选择合适的石英晶体谐振器。常见的晶体有AT切割和BT切割，AT切割温度特性较好，适用于宽温度范围。

1. 振荡电路设计：选择合适的振荡器拓扑结构，如皮尔斯（Pierce）振荡器、科尔皮兹（Colpitts）振荡器等。皮尔斯振荡器结构简单，适用于大多数应用；科尔皮兹振荡器稳定性更好，适用于高频。

1. 放大电路设计：放大器需要提供足够的增益以克服晶体等效电阻Rm的损耗，同时保证在所需频率范围内稳定工作。通常使用CMOS反相器、晶体管或运算放大器作为放大元件。

1. 负载电容匹配：晶体振荡器的频率由晶体和负载电容共同决定。设计时需要根据晶体的规格书选择合适的外接负载电容CL，通常满足 CL = (C1*C2)/(C1+C2) + Cstray，其中Cstray为电路板杂散电容。

1. 偏置和反馈：为放大器提供合适的偏置点，使其工作在线性放大区。反馈网络需保证相位条件，并引入适当的负反馈以稳定振荡幅度。

1. PCB布局：晶体应尽量靠近振荡器电路，减少走线长度，以降低分布电容和噪声干扰。电源和地线应做好去耦处理，提高频率稳定度。

1. 输出缓冲：如果需要驱动较大负载，应在振荡器输出端加入缓冲器，隔离负载对振荡频率的影响。

1. 测试与调试：设计完成后，需测试振荡频率、起振时间、频率稳定度、输出幅度等参数，必要时微调负载电容或反馈元件。

三、

晶体振荡器凭借其高Q值、高频率稳定度，是电子系统中不可或缺的时钟源。理解其工作原理并掌握正确的设计方法，有助于实现高性能、高可靠的振荡电路。随着技术的发展，集成化晶体振荡器（如MEMS振荡器）也得到广泛应用，但石英晶体振荡器及其设计依然是电子信息领域的重要基础。
