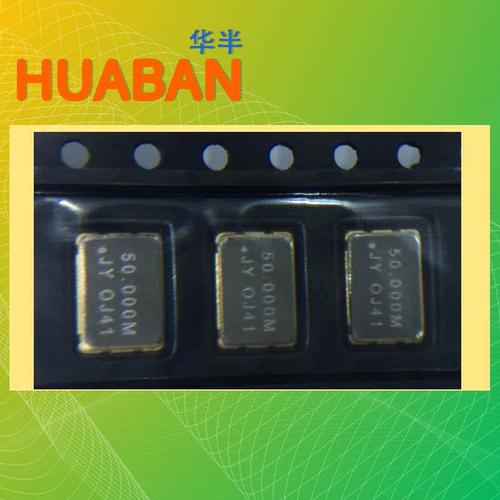

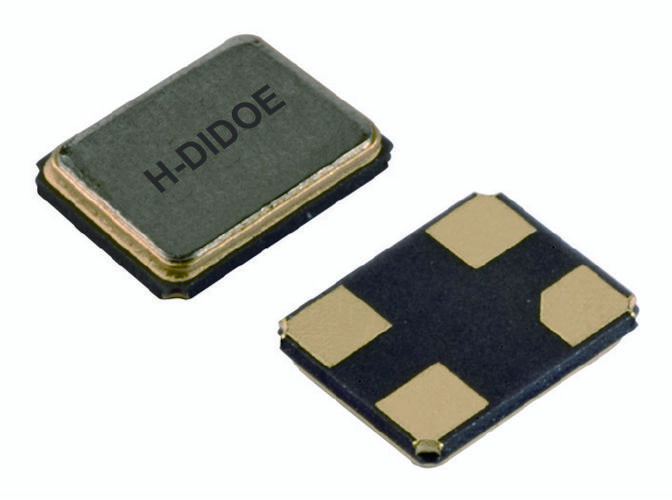

工业级贴片普通晶体振荡器（SPXO）7050 50MHz技术解析与应用指南

引言

在电子系统设计中，时钟信号作为数字电路的“心脏”，其稳定性和可靠性直接影响整个系统的性能。工业级贴片普通晶体振荡器（SPXO）7050 50MHz 3.3V 是一款广泛应用于通信、工业控制、消费电子等领域的关键频率控制元件。本文将深入探讨该型号振荡器的技术特性、工作原理、使用要点及典型应用，为工程师选型与设计提供参考。

一、产品概述

型号标志：文中标题“00000-cc44c0 工业级 贴片普通晶体振荡器 spxo 7050 50mhz 3. 晶体振荡器”可解读为：工业级、贴片封装、普通晶体振荡器（SPXO）、尺寸7050（7.0×5.0mm）、标称频率50MHz、供电电压3.3V。其中“00000-cc44c0”可能为厂商内部或库存编码，不影响电气特性。

基本定义：SPXO（Simple Packaged Crystal Oscillator）即普通晶体振荡器，是一种将石英晶体谐振器和振荡电路集成封装的有源器件。它无需外部匹配电容，直接输出方波时钟信号，具有设计简单、起振快、成本适中的特点。

工业级含义：工作温度范围通常为-40℃至+85℃（或更宽），满足严苛环境下的可靠性要求，如工业自动化、户外设备、车载电子等。

二、技术规格详解

以典型的7050 50MHz 3.3V SPXO为例，主要参数如下：

| 参数 | 典型值 | 说明 |
|------|--------|------|
| 输出频率 | 50MHz | 基频或泛音，常见基频 |
| 供电电压 | 3.3V ±10% | 兼容LVCMOS/LVTTL电平 |
| 频率容差 | ±25ppm / ±50ppm | 包含初始精度、温度、电压、老化 |
| 工作温度 | -40℃ ~ +85℃ | 工业级标准 |
| 输出波形 | 方波 | CMOS输出 |
| 输出电平 | VOH≥0.9Vcc, VOL≤0.1Vcc | 驱动能力通常±4mA~±8mA |
| 相位抖动 | 典型1ps RMS (12kHz~20MHz) | 影响高速串行通信误码率 |
| 上升/下降时间 | ≤5ns | 取决于负载电容 |
| 占空比 | 45%~55% | ±5%以内 |
| Aging | ±3ppm/年 | 长期稳定性 |
| 封装尺寸 | 7.0×5.0×1.4mm | 贴片式，4引脚或6引脚 |

供电与功耗：3.3V供电下，工作电流通常为10~30mA，具体取决于输出频率和负载。低功耗版本可选。

输出使能：部分型号带使能引脚（OE），可三态输出，便于多时钟切换或节电。

三、工作原理与内部结构

SPXO内部由石英晶体谐振器和振荡IC组成。石英晶体通过压电效应产生机械共振，提供高Q值频率基准。振荡电路通常采用皮尔斯（Pierce）或科尔皮兹（Colpitts）拓扑，将晶体置于反馈环路中，通过放大器补偿能量，形成稳定振荡。

7050封装内部集成了晶体、振荡芯片及匹配元件，并采用气密性陶瓷或金属盖板封装，防止外界湿气与机械应力影响。输出级为CMOS驱动器，将正弦波整形为方波，驱动数字负载。

由于输出频率高达50MHz，设计时需注意内部晶体的基频或三次泛音选择。优先选用基频晶体以降低成本并提高可靠性。

四、关键性能指标解读

1. 频率稳定度：单位ppm（百万分之一）。工业级通常±50ppm以内，若系统需高精度如GPS或基站，可选用TCXO/OCXO。
2. 相位抖动：对高速接口（如USB、以太网、SerDes）至关重要。1ps RMS可满足多数百兆至千兆应用。
3. 电源抑制比（PSRR）：衡量供电波动对频率的影响，通常＞-30dB。
4. 负载能力：CMOS输出可驱动15pF~50pF负载，建议串联22Ω~33Ω电阻匹配传输线。
5. 启动时间：一般＜5ms，较快达到稳定振荡。

五、典型应用场景

• 网络通信：交换机、路由器、光纤收发器中的50MHz参考时钟。
• 工业控制：PLC、伺服驱动器、变频器中的MCU或FPGA时钟源。
• 测试仪器：示波器、信号发生器、频谱仪内部时钟。
• 消费电子：机顶盒、智能电视、游戏机等。
• 汽车电子：车载娱乐系统、ECU，但需选取符合AEC-Q200型号。

六、使用注意事项与设计指南

1. PCB布局

• 尽量靠近芯片时钟输入引脚，缩短走线（<10mm）。
• 避免与高频、大电流信号平行走线，防止串扰。
• 底面铺地，周围多打地过孔，形成屏蔽。

2. 电源去耦

• 在Vcc引脚就近放置0.1μF陶瓷电容，必要时并联1μF或10μF。
• 使用磁性珠或LC滤波进一步抑制电源噪声。

3. 输出匹配

• 对于50MHz频段，特征阻抗50Ω，建议在输出端串联33Ω电阻，并保持走线50Ω。
• 若驱动差分时钟（如LVDS），需选用差分输出SPXO。

4. 环境适应性

• 工业级器件耐温：-40~85℃，超出需降额或选汽车级。
• 振动与冲击：符合MIL-STD-202，但仍应避免直接受力于封装焊点。

5. 老化和存储

• 长期库存后，建议上电“老化”几小时再测试具体频率。
• 最高焊接温度：260℃@10s，需按回流焊曲线。

七、常见问题与选型替代

常见问题：

• 不振荡：检查焊接、供电、使能引脚；负载电容过大也可能停振。
• 频率偏移：过大主要为焊接应力或负载不匹配；温度变化后偏多为晶体温度特性所致。
• 抖动差：电源噪声？去耦需强化。

选型替代：

- 若需要更稳：选TCXO，温漂可做到±0.5ppm。
- 若需要更低抖动：选差分SPXO或专用时钟芯片。
- 尺寸：3225、5032等也常见，7050兼顾性能与占用。
## 八、发展趋势

随着SiP集成、5G、AIoT和车载电子的发展，对高频率、小尺寸、低温漂和低功耗的SPXO需求越来越大。宽温105℃及极低抖动（<0.5ps）产品方向明确一些。HCSL、差分SPXO、推挽输出等也会更多地与7050的小封装搭配共存或者向2016等的全面被整合了。

##

工业级贴片SPXO 7050 50MHz 3.3V不仅是频率输出的关键物件被关注减少设计的出错可能性，也为工程师的大规模选用减少障碍。理解其各参数、掌握关键器件设计方法必平衡性能/系统成本的有效手段，本文将为此做了系统地一一整理了与论述希望产生实践中的作用。建议设计者选型时还应以前访问生产方不断出现的update中的文档和实测。
